Moderní komfort bydlení v nádherné památkově chráněné budově z konce 19. století

Při celkové a velmi pečlivé renovaci takzvaného Bílého zámku (Das Weisse Schloss) v Curychu byl instalován systém podlahového vytápění fermacell® Therm25TM od společnosti James Hardie Europe GmbH. Podlahové prvky tohoto nového, štíhlého, rychlého a suchého řešení podlah jsou navrženy s integrovaným vedením potrubí pro podlahové vytápění a chlazení interiéru.

V exkluzivní městské lokalitě, přímo u Curyšského jezera, se takzvaný Bílý zámek na nábřeží General-Guisan-Quai prezentuje jako jedna z mimořádně výrazných městských budov. Budova z konce 19. století byla až do konce 20. století využívána výhradně k obytným účelům. V roce 1983 byly prostorné 6 až 9pokojové byty přestavěny na kanceláře a byl zde instalován výtah. Nyní probíhá náročná, ale pečlivá rekonstrukce, která má památkově chráněnou budovu přizpůsobit požadavkům moderního bydlení a práce. Obchodní prostory ve spodních patrech budou zachovány, byty v nejvyšším patře se rekonstruují. Přitom budou použity stěny a stropy v suché konstrukci. Moderní komfort bydlení zajistí podlahové vytápění. Po skončení rekonstrukce (měla by být dokončena ještě letos) bude 13 nájemních bytů s dispozicí 2+kk až 6+kk a 21 obchodních prostor o celkové rozloze 4 500 m2 zvát k jedinečnému bydlení a práci, které nemají obdoby jak z hlediska úrovně provedení, tak z hlediska lokality.

Instalace podlahového vytápění byla vzhledem ke statice historické stropní konstrukce specifickou výzvou. Mohlo být použito pouze minimální zatížení. Proto se projektanti od samého počátku zaměřili výhradně na systémy suchých podlah. Z nabídky možných řešení si nakonec vybrali nový systém podlahového vytápění fermacell® Therm25 TM od společnosti James Hardie, který kombinuje vrstvu pro rozložení zatížení a podlahové vytápění v jednom systému. Díky hmotnosti 27 kg/m² nevznikly žádné statické problémy. K tomu se přidává bezpečnost v oblasti požární ochrany (nehořlavé, třída reakce na oheň A2 podle ČSN EN 13501-1).

Systém podlahového vytápění fermacell® Therm25 TM se skládá ze sádrovláknité desky fermacell® o tloušťce 25 mm, jejíž horní část je opatřena speciálním frézováním s průhybovými drážkami pro položení trubek podlahového vytápění. Pro speciální půdorysy nebo dveřní otvory je k dispozici také kruhový prvek fermacell® Therm25 TM. Systém je doplněn další 10 mm silnou sádrovláknitou deskou fermacell®, která se lepí a šroubuje nebo sponkuje k prvkům podlahového vytápění fermacell® Therm25 TM jako další vrchní vrstva. fermacell® Therm25 TM je vhodný pro instalaci 16 mm silných kompozitních topných trubek a lze jej použít ve všech oblastech použití. Rozměr rastru výřezu je 167 mm.

Díky praktickým formátům 500 x 1000 mm lze prvky fermacell® Therm25 TM snadno a rychle zpracovat. 24 hodin po zpracování bylo možné po podlahovém vytápění fermacell® Therm25 TM chodit a bylo připraveno k pokládce nové parketové podlahy v obytných prostorách. Podlahy ve vlhkých prostorách byly pokryty dlažbou. Výsledkem je celkově štíhlá, ale přesto zatížitelná podlahová konstrukce, která splňuje požadavky oblasti použití 2, dle ČSN EN 1991-1-1 (bodové zatížení 2kN, plošné zatížení 2kN/m2). V kombinaci s vrchní vrstvou sádrovláknitých desek fermacell® o tloušťce 10 mm dosahují prvky fermacell® Therm25 TM požární odolnosti 60 minut.

FermacellDobré vědět: Potřebujete poradit se skladbou podlahy?
Navrhování suchých podlah je složitý proces, při kterém je nutno posuzovat nejenom akustické a požární vlastnosti konstrukce, ale i statické a tepelně-izolační. Neváhejte se obrátit na naše regionální manažery nebo náš technický tým, který Vám dokáže navrhnout tu pravou skladbu podlahy! Kontakty naleznete na www.fermacell.cz.

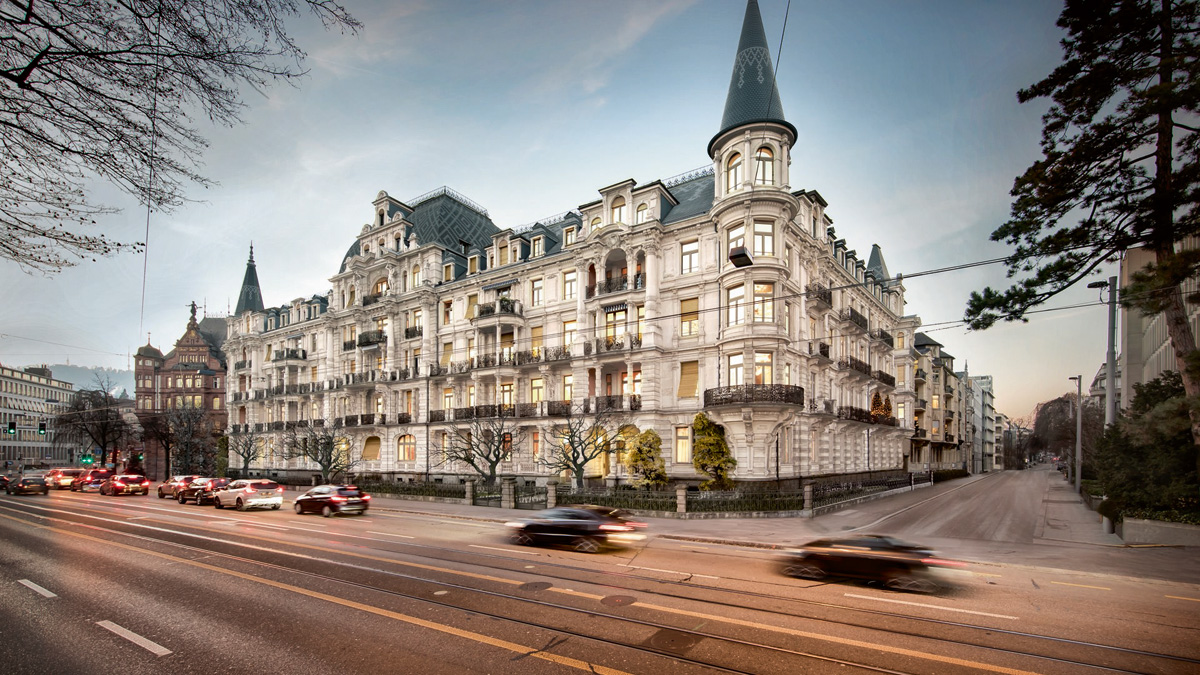

Při celkové rekonstrukci takzvaného Bílého zámku v Curychu byl použit systém podlahového vytápění fermacell® Therm25 TM od společnosti James Hardie Europe GmbH, který navzdory obtížné statice stropu vytvořil vysoce únosnou podlahovou konstrukci. Foto: Projekt SPPA Architects

Při celkové rekonstrukci takzvaného Bílého zámku v Curychu byl použit systém podlahového vytápění fermacell® Therm25 TM od společnosti James Hardie Europe GmbH, který navzdory obtížné statice stropu vytvořil vysoce únosnou podlahovou konstrukci. Foto: Projekt SPPA Architects

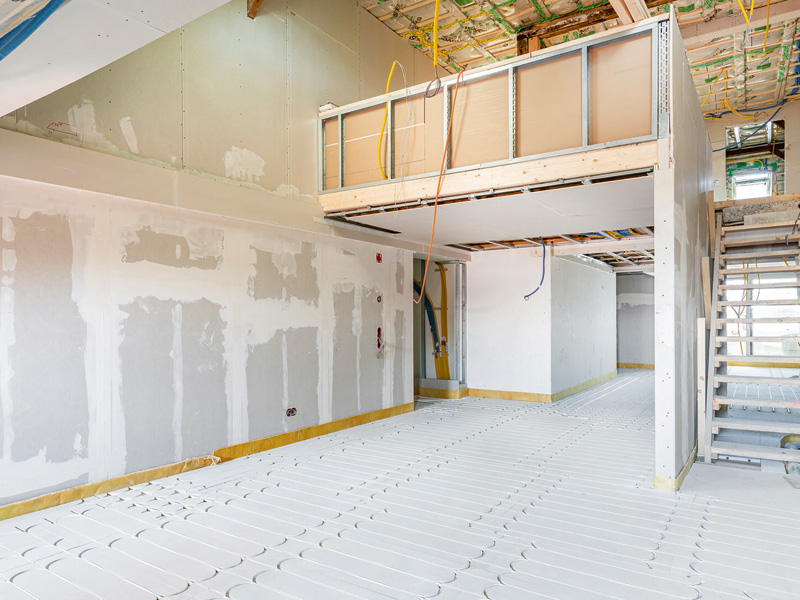

Při renovaci podkrovních bytů představovala specifickou výzvu statika historické stropní konstrukce. Projektanti se rozhodli pro systém podlahového vytápění fermacell® Therm25 TM od společnosti James Hardie Europe, který kombinuje roznášecí vrstvu a podlahové vytápění v jednom systému.

Při renovaci podkrovních bytů představovala specifickou výzvu statika historické stropní konstrukce. Projektanti se rozhodli pro systém podlahového vytápění fermacell® Therm25 TM od společnosti James Hardie Europe, který kombinuje roznášecí vrstvu a podlahové vytápění v jednom systému.

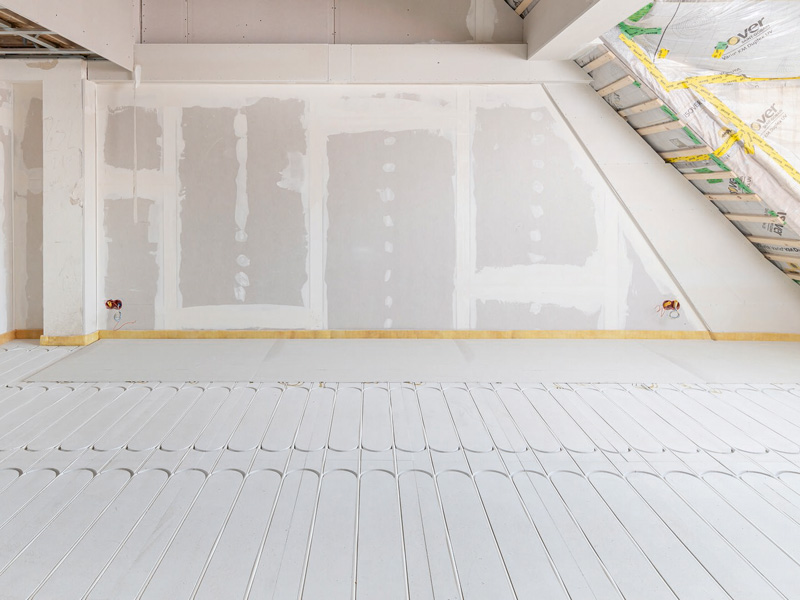

Díky hmotnosti 27 kg/m² nevznikly žádné statické problémy. K tomu se přidává bezpečnost v oblasti požární ochrany (nehořlavé, třída reakce na oheň A2 podle ČSN EN 13501-1).

Díky hmotnosti 27 kg/m² nevznikly žádné statické problémy. K tomu se přidává bezpečnost v oblasti požární ochrany (nehořlavé, třída reakce na oheň A2 podle ČSN EN 13501-1).

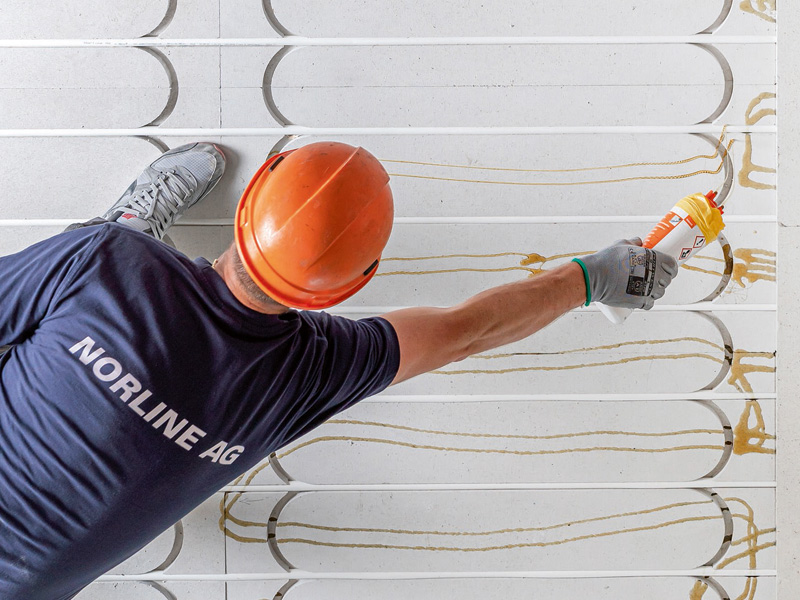

Před instalací další 10 mm silné krycí vrstvy sádrovláknitých desek fermacell® se na podlahové prvky nanese podlahové fermacell® lepidlo.

Před instalací další 10 mm silné krycí vrstvy sádrovláknitých desek fermacell® se na podlahové prvky nanese podlahové fermacell® lepidlo.

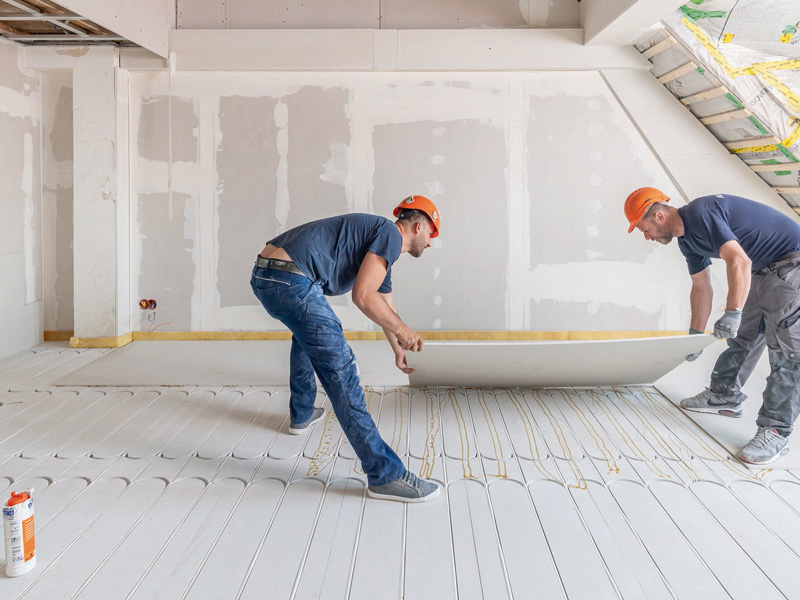

Montáž dodatečné krycí vrstvy sádrovláknitých desek fermacell® o tloušťce 10 mm. Ta se dodatečně přišroubuje k povrchu desek pomocí fermacell® rychlořezných šroubů, umístěných v rastru cca 165 x 250 mm.

Montáž dodatečné krycí vrstvy sádrovláknitých desek fermacell® o tloušťce 10 mm. Ta se dodatečně přišroubuje k povrchu desek pomocí fermacell® rychlořezných šroubů, umístěných v rastru cca 165 x 250 mm.

Instalované prvky podlahového vytápění fermacell® Therm25 TM.

Instalované prvky podlahového vytápění fermacell® Therm25 TM.

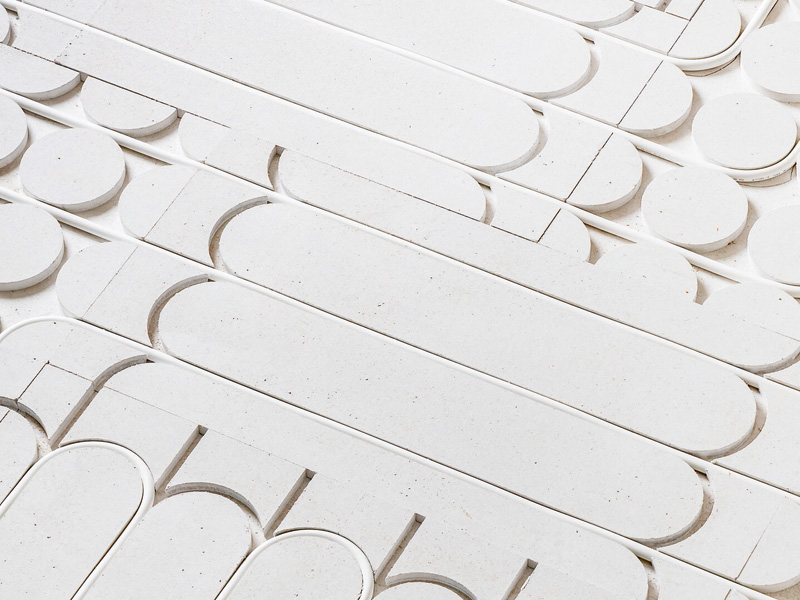

Pro speciální půdorysy nebo dveřní otvory je k dispozici také kulatý prvek fermacell® Therm25 TM.

Pro speciální půdorysy nebo dveřní otvory je k dispozici také kulatý prvek fermacell® Therm25 TM.

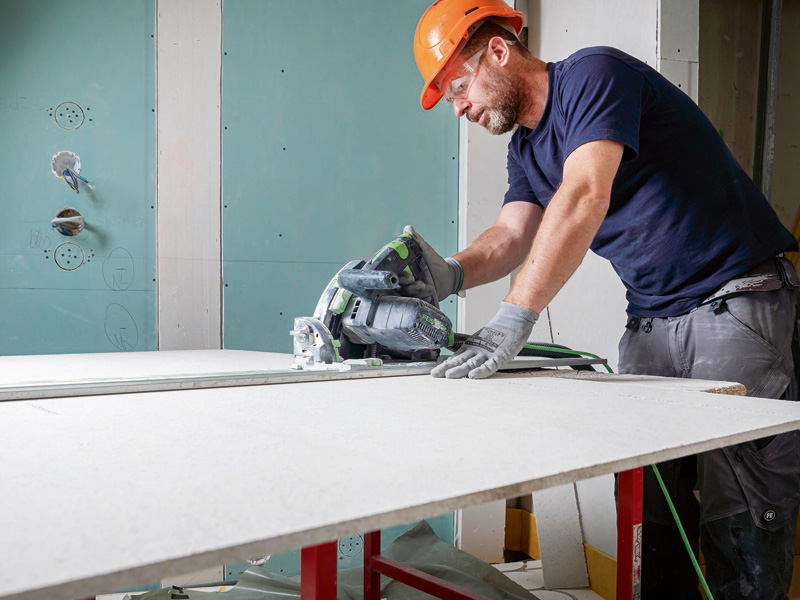

Prvky fermacell® Therm25 TM se řežou na míru pomocí běžně dostupných nástrojů. Pro přesné a ostré řezy výrobce doporučuje používat ruční kotoučové pily s pilovými kotouči se zuby z tvrdokovu.

Prvky fermacell® Therm25 TM se řežou na míru pomocí běžně dostupných nástrojů.
Pro přesné a ostré řezy výrobce doporučuje používat ruční kotoučové pily s pilovými kotouči se zuby z tvrdokovu.


Autor fotografií (všechny obrázky, pokud není uvedeno jinak): Yanik Bürkli Photography
×
